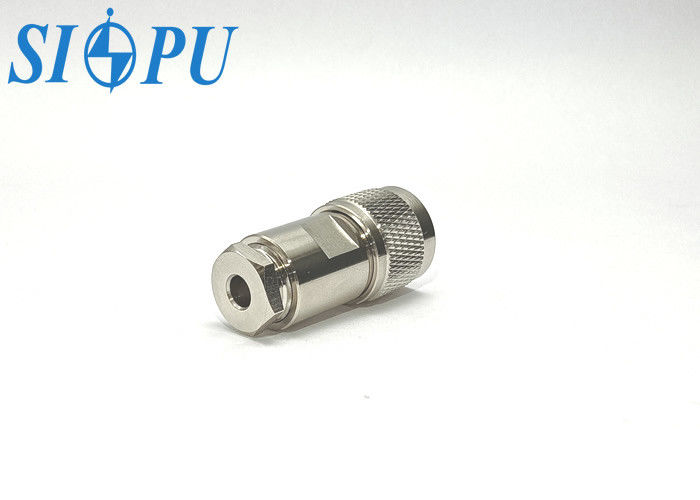

N-J301 Bộ kết nối RF loại N nam cho cáp SFCJ-50-3-51

Đầu nối RF loại N-J301 Đực loại N cho Cáp SFCJ-50-3-51

Tổng quan sản phẩm

Dòng N là đầu nối đồng trục RF công suất trung bình với cơ chế khớp nối ren, được phát triển theo tiêu chuẩn MIL-C-39012 và IEC 60169-16. Được thiết kế cho các ứng dụng hiệu suất cao, nó cung cấp:

    Khả năng chống rung mạnh

    Độ ổn định cơ học và điện tuyệt vời

    Độ tin cậy cao trong môi trường khắc nghiệt

    Khả năng hoán đổi hoàn toàn với các đầu nối loại N tiêu chuẩn toàn cầu

Ứng dụng

Đầu nối này được sử dụng rộng rãi trong:

    Hệ thống quân sự

    Hệ thống radar và phóng mặt đất

    Thiết bị radio

    Cơ sở hạ tầng truyền thông không dây

    Hệ thống đo lường và dụng cụ

Điểm nổi bật của sản phẩm

    Được thiết kế đặc biệt cho cáp đồng trục RF SFCJ-50-3-51

    Giao diện ren bền đảm bảo kết nối an toàn, tổn thất thấp

    Hỗ trợ tần số rộng và VSWR thấp

    Cấu trúc chắc chắn để sử dụng tại hiện trường và môi trường khắc nghiệt

    Dễ lắp ráp và hiệu suất điện nhất quán

Hình thức sản phẩm

Thông số kỹ thuật

Thuộc tính điện			Phạm vi nhiệt độ	-65～+125℃
Trở kháng đặc tính		50Ω	Dải tần số	DC-11GHz
Điện áp chịu đựng điện môi		1500V	VSWR	≤1.3
Điện trở cách điện		≥5000MΩ	Tổn thất chèn	≤0.06dB
Điện trở tiếp xúc	Dây dẫn trung tâm	≤1.5mΩ	Thuộc tính cơ học
	Dây dẫn bên ngoài	≤0.2mΩ	Độ bền	500 lần

Vật liệu và Xử lý bề mặt

Thư viện hình ảnh sản phẩm
