Tổng quan sản phẩm
Loại dòng 2.92mm, còn được gọi là dòng K, là đầu nối đồng trục RF sóng milimet chính xác được thiết kế như một sự phát triển nâng cao của dòng SMA. Nó có giao diện điện môi không khí và khớp nối ren, và hoàn toàn có thể thay thế cho các đầu nối 3.5mm và SMA.
Được sử dụng rộng rãi trong:
Hệ thống thông tin liên lạc sóng milimet
Thiết bị đo lường và kiểm tra chính xác
Radar, vệ tinh và hệ thống RF tần số cao

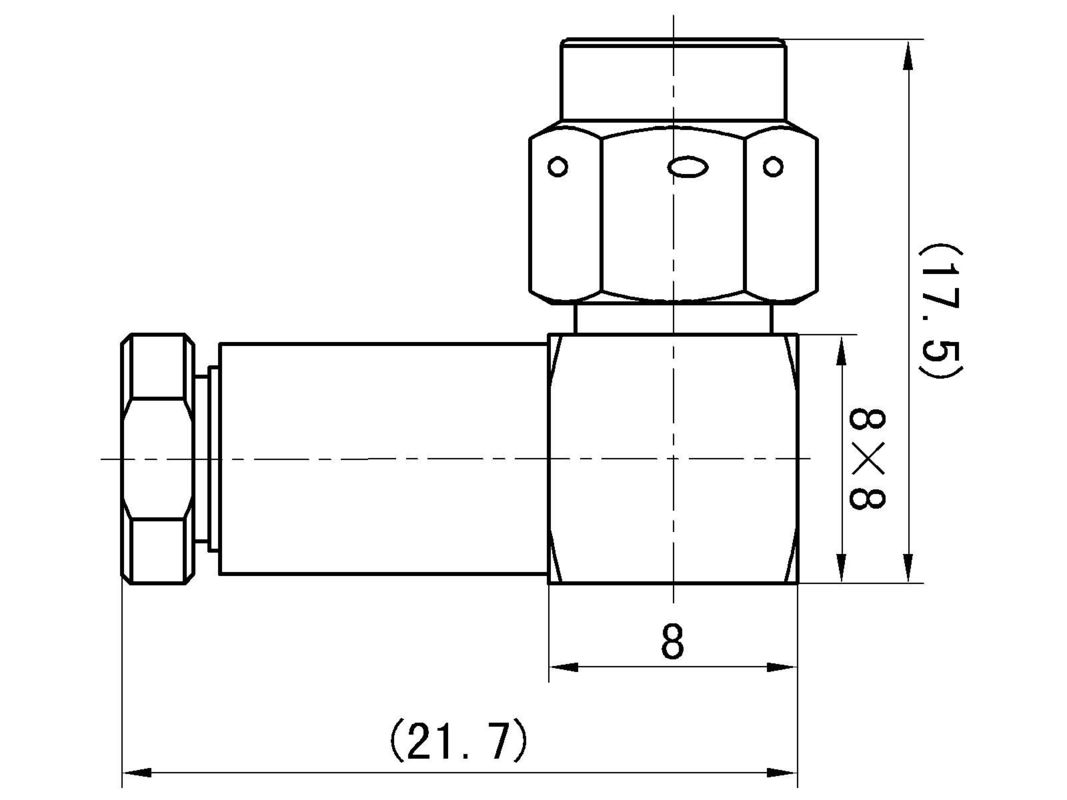

Thiết kế góc phải đực 2.92mm
Lõi và vỏ bọc được hàn, được tối ưu hóa cho cáp FSE-360
Kết nối ren an toàn đảm bảo hiệu suất đáng tin cậy
Hỗ trợ tần số hoạt động cao với đặc tính điện tuyệt vời
Được thiết kế để ổn định trong môi trường khắc nghiệt
Thông số kỹ thuật sản phẩm
Thông số kỹ thuật quan trọng
|
Thuộc tính điện
|
Phạm vi nhiệt độ |
-65～+125℃ | ||
|
Trở kháng đặc tính
|
50Ω |
Dải tần số |
DC-40GHz | |
|
Điện áp chịu đựng điện môi
|
1000V |
VSWR |
≤1.1+0.001F | |
|
Điện trở cách điện
|
≥5000MΩ |
Tổn hao chèn |
≤0.05√F(GHz)dB |
|
|
Điện trở tiếp xúc |
Dây dẫn trung tâm |
≤3.0mΩ |
Thuộc tính cơ học |
|
|
Dây dẫn bên ngoài |
≤2.0mΩ |
Độ bền |
500 lần | |
Vật liệu và Xử lý bề mặt
|
Dây dẫn trung tâm
|
Đồng berili, mạ vàng |
Môi trường cách điện |
PEI |
|
Dây dẫn bên ngoài
|
Thép không gỉ, thụ động hóa |
Vòng đệm | Cao su silicon |

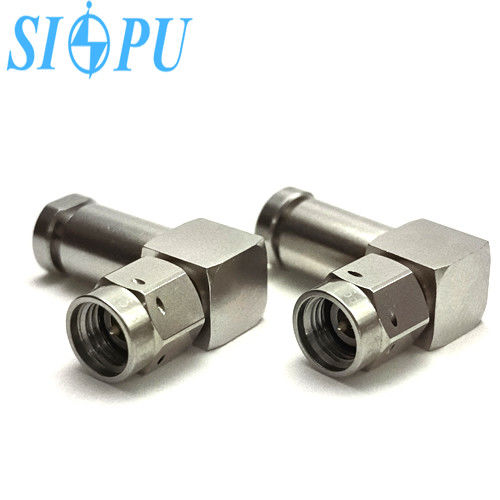

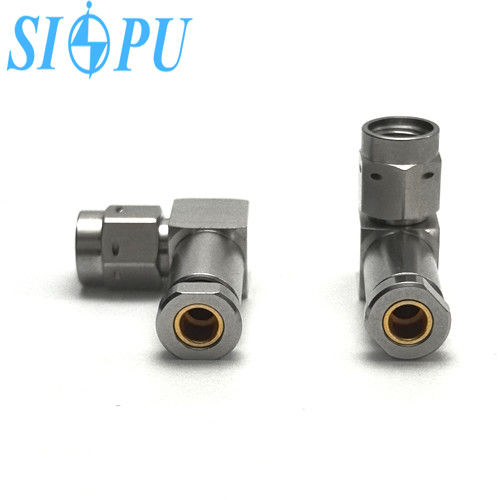

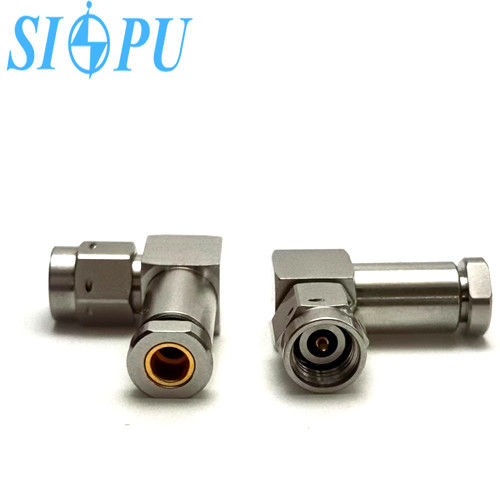

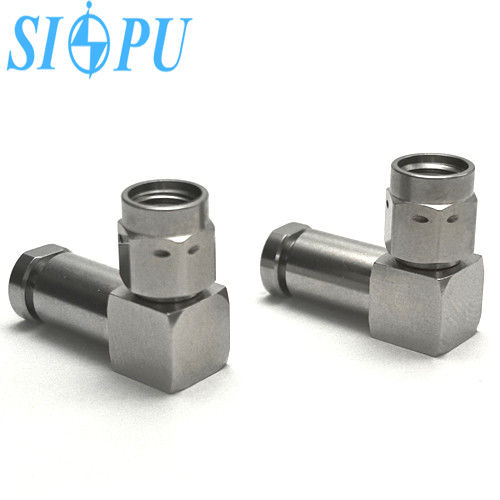

Thư viện hình ảnh sản phẩm
