Nguồn gốc:
Trung Quốc
Hàng hiệu:
SIPU
Chứng nhận:
ISO9001, R0HS, CE
Số mô hình:
SMA-50JR
Tải kết thúc đồng trục RF SMA đực – Loại thẳng, Công suất 1W
Tổng quan sản phẩm
Tải kết thúc đồng trục này là một linh kiện vi sóng thụ động được thiết kế để hấp thụ tất cả năng lượng RF tới và giảm thiểu phản xạ tín hiệu. Nó đóng một vai trò quan trọng trong việc tối ưu hóa sự phù hợp của hệ thống và đảm bảo hiệu suất mạch ổn định.
Ứng dụng:
Lý tưởng để sử dụng trong:
Kiểm tra hệ thống truyền tín hiệu RF
Thiết bị radio
Thiết bị đo điện tử
Thiết bị vi sóng và truyền thông
Tính năng sản phẩm:
Loại đầu nối: SMA đực
Xử lý công suất: 1W
Dải tần số: Tương thích băng rộng
Hiệu suất: Hiệu suất điện cao với VSWR thấp
Độ bền: Ổn định cơ học tuyệt vời
Kích thước: Thiết kế nhỏ gọn cho các hệ thống bị giới hạn không gian
Tải kết thúc này là một lựa chọn đáng tin cậy cho các hệ thống tần số cao yêu cầu kết thúc tín hiệu nhất quán và giảm thiểu tổn thất.
Thông số kỹ thuật sản phẩm
Thông số kỹ thuật quan trọng
|
Thuộc tính điện
|
Phạm vi nhiệt độ |
-65～+125℃ | |
|
Trở kháng đặc tính
|
50Ω |
Dải tần số |
DC-18GHz |
|
Công suất
|
1W |
VSWR |
Mức thông thường: ≤1.2 Cấp chính xác: ≤1.05 |
|
Thuộc tính cơ học |
Độ bền |
500 lần |
|
Vật liệu và Xử lý bề mặt
|
Dây dẫn trung tâm
|
Đồng thau, mạ vàng |
Môi trường cách điện |
PTFE |
|
Dây dẫn bên ngoài
|
Đồng thau, mạ vàng |
Vòng đệm |
Cao su silicon |

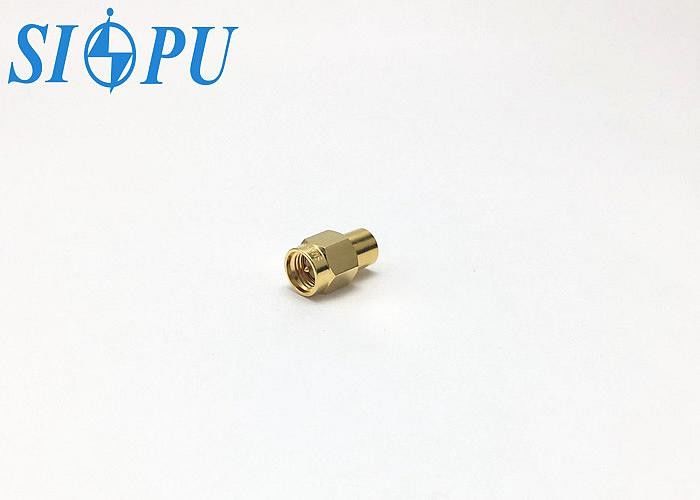

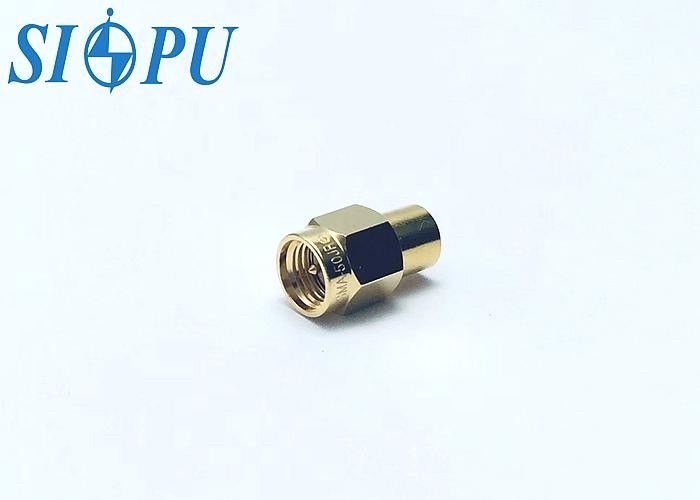

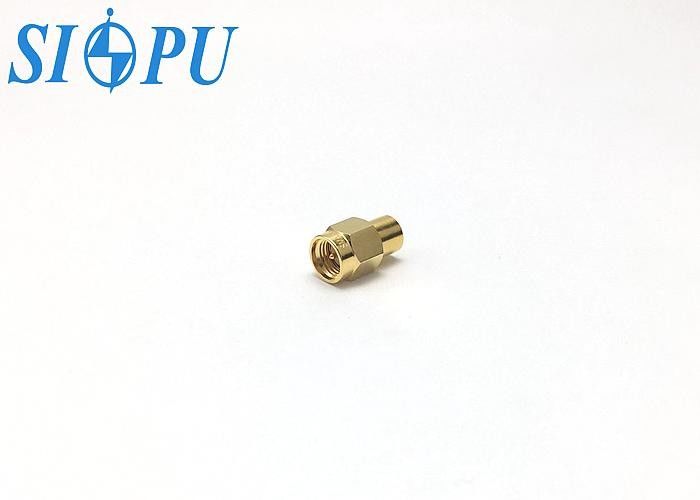

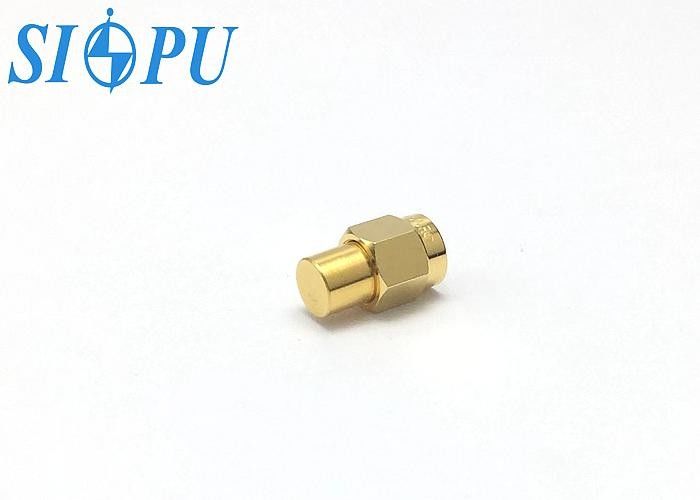

Bộ sưu tập hình ảnh sản phẩm
