Nguồn gốc:
Trung Quốc
Hàng hiệu:
SIPU
Chứng nhận:
ISO9001-2017, RoHS, CE
Số mô hình:
MCX-JHD-2
Tổng quan sản phẩm
Đầu nối MCX là đầu nối đồng trục RF thu nhỏ có cấu trúc kết nối đẩy vào (kẹp vào) cho phép kết nối nhanh chóng và an toàn mà không cần ren. Được thiết kế cho các ứng dụng nhạy cảm với không gian, nó mang lại hiệu suất đáng tin cậy trong một diện tích nhỏ gọn.
Ứng dụng:
Lý tưởng để sử dụng trong:
Hệ thống truyền dẫn RF
Mô-đun GPS
Ăng-ten và trạm gốc
Thiết bị đầu cuối truyền thông
Thiết bị đo lường và kiểm tra
Tính năng sản phẩm:
Thiết kế nhỏ gọn, nhẹ cho các cài đặt mật độ cao
Gắn hàn PCB để tích hợp chắc chắn ở cấp độ bảng
Kết nối đẩy vào nhanh chóng để lắp ráp nhanh
Hiệu suất điện tuyệt vời và độ bền cơ học
Thường được sử dụng trong các mạch tần số cao lên đến 6 GHz
Thông số kỹ thuật sản phẩm
Thông số kỹ thuật quan trọng
|
Thuộc tính điện
|
Phạm vi nhiệt độ |
-65～+125℃ | ||
|
Trở kháng đặc tính
|
50Ω |
Dải tần số |
DC-6GHz | |
|
Điện áp chịu đựng điện môi
|
750V |
VSWR |
≤1.35 | |
|
Điện trở cách điện
|
≥1000MΩ |
Tổn hao chèn |
≤0.1√F(GHz)dB |
|
|
Điện trở tiếp xúc |
Dây dẫn trung tâm |
≤5.0mΩ |
Thuộc tính cơ học |
|
|
Dây dẫn bên ngoài |
≤2.5mΩ |
Độ bền |
500 lần | |
Vật liệu và Xử lý bề mặt
|
Dây dẫn trung tâm
|
Đồng thau, mạ vàng |
Môi trường cách điện |
PTFE |
|
Dây dẫn bên ngoài
|
Đồng thau + Đồng beryllium, mạ vàng |
/ | / |

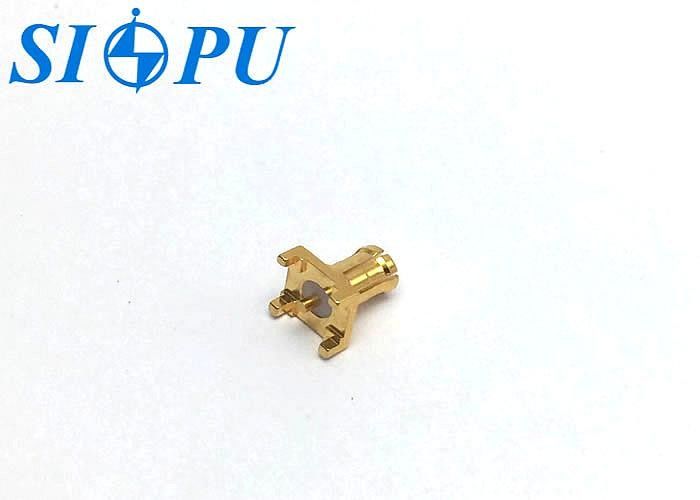

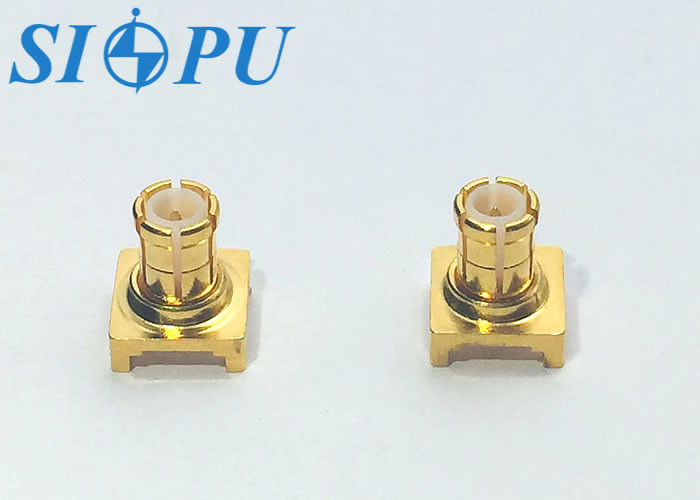

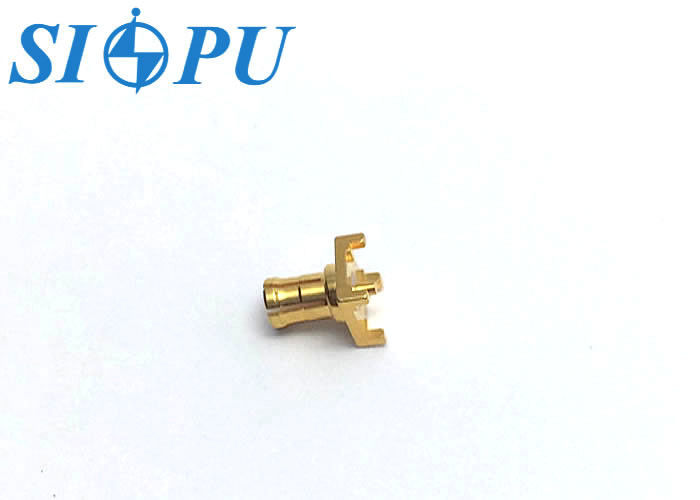

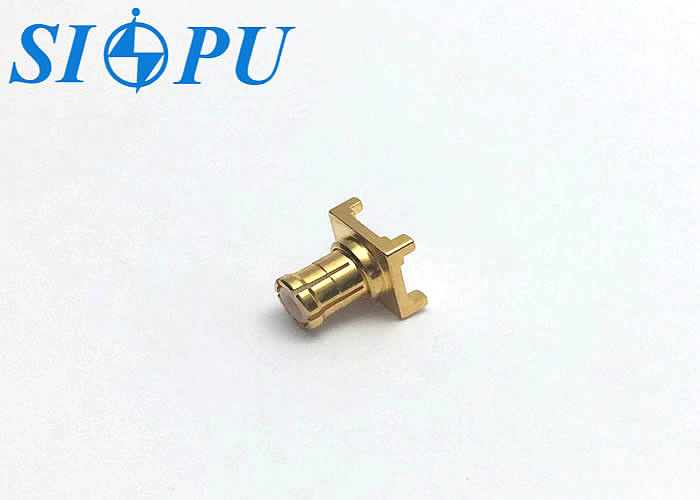

Thư viện hình ảnh sản phẩm
