Nguồn gốc:
Trung Quốc
Hàng hiệu:
SIPU
Chứng nhận:
ISO9001-2017, RoHS, CE
Số mô hình:
SMP-JWF3506-S
Tổng quan sản phẩm
Dòng SMP là một đầu nối đồng trục RF kết hợp mù hiệu suất cao, được thiết kế cho các cài đặt nhỏ gọn và mật độ cao.Nó có một push-in giao diện kết hợp cho phép cho trục và tâm sai đường, làm cho nó lý tưởng cho các hệ thống mô-đun và mù.
Các đặc điểm chính
Cấu trúc góc thẳng với cột kẹp hai lỗ
Tương thích với cáp đồng trục RF CXN3506
Hỗ trợ tần số lên đến 40GHz (tùy thuộc vào thiết kế hệ thống)
Hiệu suất điện tuyệt vời với VSWR thấp
Kết nối an toàn và nhanh chóng, với sức đề kháng rung động mạnh
Thiết kế nhỏ gọn và nhẹ cho các ứng dụng không gian hạn chế
Ứng dụng
Hệ thống radar
Hàng không vũ trụ và điện tử máy bay
Truyền thông và ăng-ten
Các mô-đun truyền thông mật độ cao
Cho dù bạn đang xây dựng hệ thống hàng không vũ trụ thế hệ tiếp theo hoặc tích hợp radar tiên tiến hoặc mô-đun 5G, đầu nối góc phải SMP này cung cấp tốc độ, độ bền và tính toàn vẹn tín hiệu mà thiết kế của bạn đòi hỏi.
Sự xuất hiện của sản phẩm
T quan trọngCác thông số kỹ thuật
|
Tài sản điện
|
Phạm vi nhiệt độ | -65 ̊+125°C | ||
|
Khả năng trở ngại đặc trưng
|
50Ω | Phạm vi tần số | DC-26,5GHz | |
|
Điện áp chịu điện áp
|
500V | VSWR | ≤1.4 | |
|
Kháng cách nhiệt
|
≥ 5000MΩ | Mất tích nhập | ≤ 0,07√F ((GHz) dB | |
|
Kháng tiếp xúc
|
Người dẫn trung tâm | ≤ 6,0mΩ | Tính chất cơ học | |
| Máy dẫn bên ngoài | ≤ 2,0mΩ | Độ bền | 500 lần | |
Vật liệu và máy xử lý bề mặtt
|
Người dẫn trung tâm
|
Beryllium đồng, mạ vàng | Phân chất cách nhiệt | PTFE |
|
Máy dẫn bên ngoài
|
Đồng, mạ vàng | / | / |

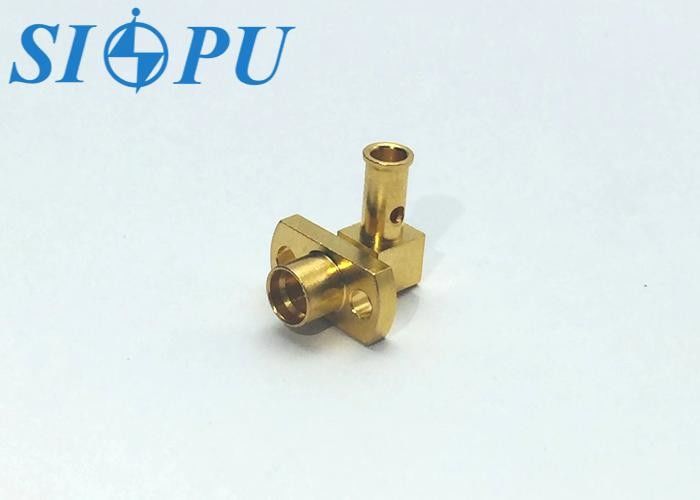

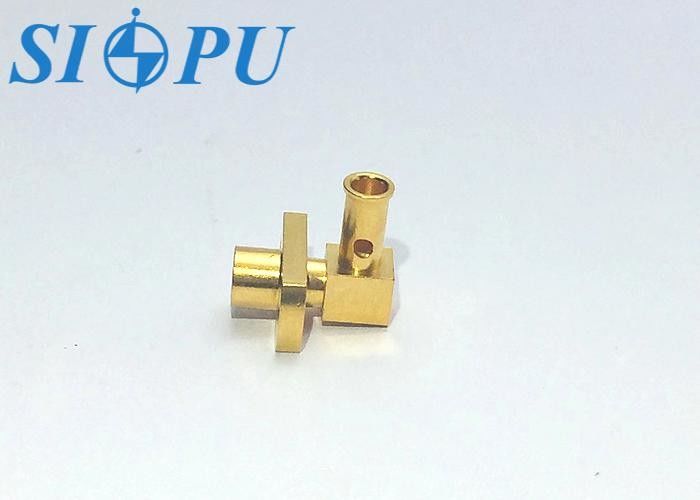

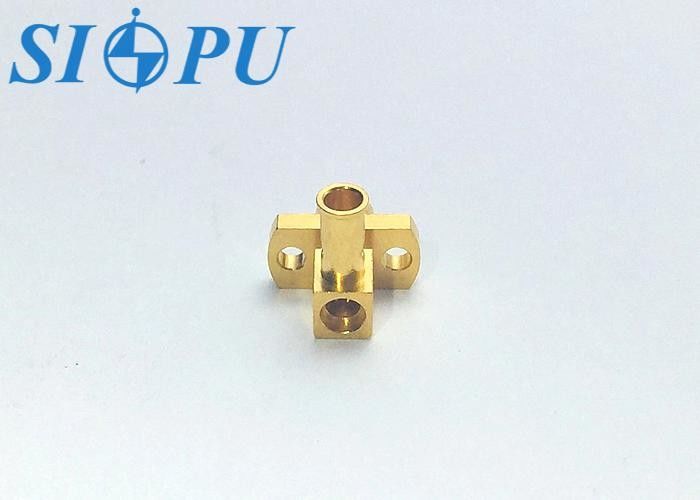

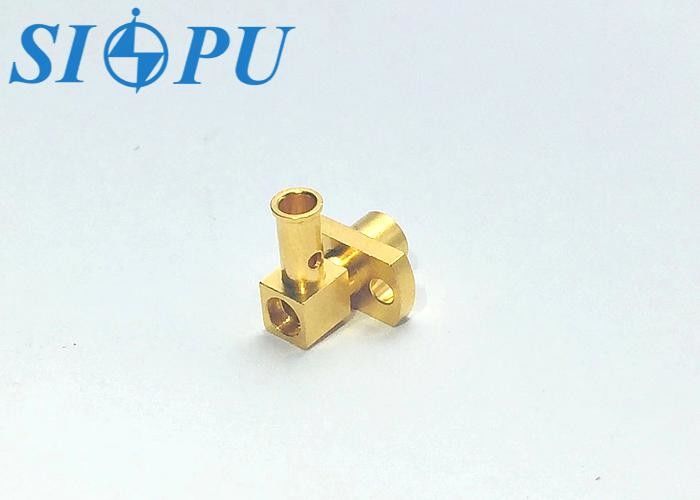

Thư viện hình ảnh sản phẩm
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
