Nguồn gốc:
Trung Quốc
Hàng hiệu:
SIPU
Chứng nhận:
ISO9001, RoHS, CE
Số mô hình:
SSMA-J3506G-T/SSMA-J3506G-T-CXN3506-L
Tổng quan sản phẩm
Các bộ sưu tập cáp đồng trục RF thường bao gồm ba thành phần cốt lõi: đầu nối ở cả hai đầu, cáp RF và ống thu nhỏ nhiệt bảo vệ.
Dựa trên tính linh hoạt của cáp, các bộ sưu tập thường được phân loại thành:
Cáp bán thép (có thể biến dạng, bền)
Cáp bán linh hoạt (giảm mất mát, độ uốn cong trung bình)
Cáp linh hoạt (có độ uốn cong cao, nhẹ)
Tính năng sản phẩm

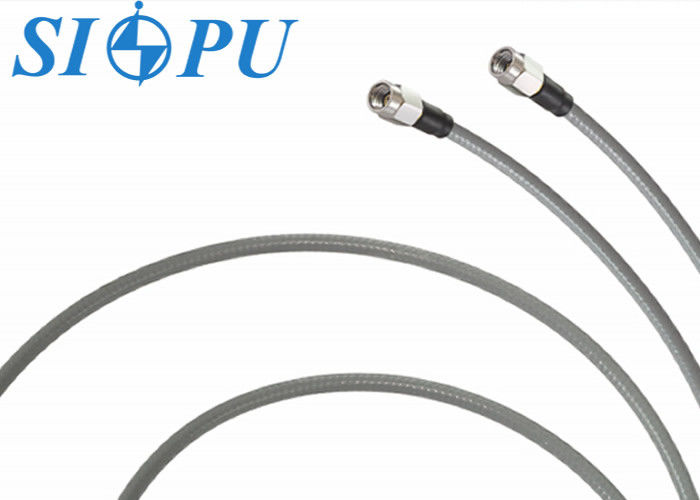

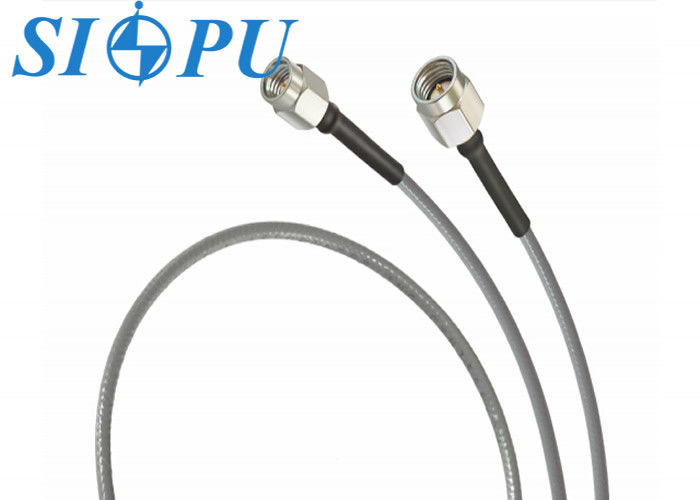

Bộ này sử dụng các đầu nối RF SSMA-J3506G-T ở cả hai đầu, kết hợp với cáp đồng trục RF linh hoạt CXN3506 được biết đến với:
Hiệu quả bảo vệ > 90 dB
Mất tích nhập cực thấp
Thiết kế nhẹ, linh hoạt
Hỗ trợ tần số lên đến 30 GHz
Phân tích uốn cong tĩnh tối thiểu: 12,7 mm
Chiều dài tùy chỉnh L (mm) theo yêu cầu
Các ứng dụng điển hình
Truyền thông di động và thiết bị đầu cuối
Điện tử quân sự và hệ thống hàng không vũ trụ
Nhận dạng RF (RFID)
Thiết bị thử nghiệm và đo lường
Hệ thống vi sóng chung và hệ thống tần số cao

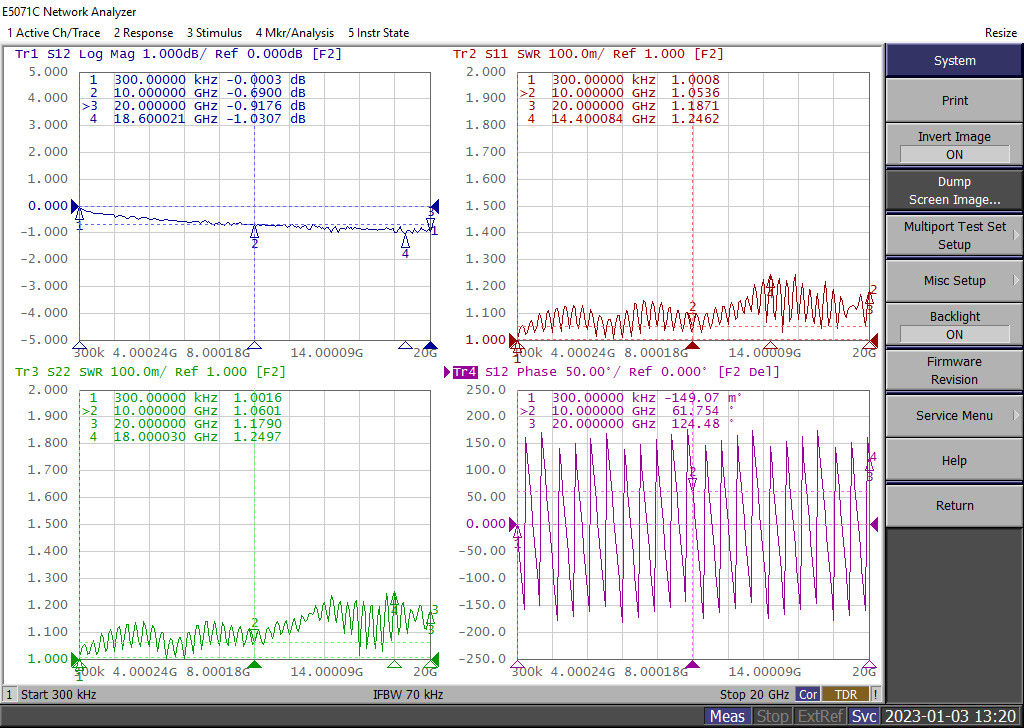

Thông số kỹ thuật sản phẩm và chỉ số thử nghiệm
Các thông số kỹ thuật quan trọng
|
Tài sản điện
|
Phạm vi nhiệt độ |
-55 ̊+125°C | |
|
Khả năng trở ngại đặc trưng
|
50Ω |
Phạm vi tần số |
DC-20GHz |
|
Điện áp chịu điện áp
|
500V |
VSWR |
≤1.4 |
|
Kháng cách nhiệt
|
≥ 5000MΩ |
Mất tích nhập |
≤ 0,4 + 3,07L) dB |
|
Phân bằng giai đoạn
|
≤ ± 3° |
Sự nhất quán mất tích chèn
|
≤ ± 0,1 dB |
Thư viện hình ảnh sản phẩm
