Nguồn gốc:
Trung Quốc
Hàng hiệu:
SIPU
Chứng nhận:
ISO9001-2017, RoHS, CE
Số mô hình:
SMA-J36-ZS
Tổng quan sản phẩm
Đầu nối dòng SMA là đầu nối RF nhỏ gọn, có ren, được sử dụng rộng rãi trong các thiết bị vi sóng và hệ thống truyền thông kỹ thuật số. Nó lý tưởng cho các đường microstrip hoặc kết nối cáp đồng trục trong các mạch tần số cao. Được thiết kế cho môi trường khắc nghiệt, đầu nối này có khả năng chống ăn mòn mạnh và đã vượt qua thử nghiệm phun muối cao.
Ứng dụng:
Thiết bị mạng, hệ thống thông tin liên lạc không dây, viễn thông, và hơn thế nữa.
Các tính năng chính:
Tương thích với cáp đồng trục RF UFB142A
Cơ chế tự khóa (khớp dọc trục) với ổ cắm SMA ngăn chặn sự xoay của ống lót
Băng thông tần số rộng và hiệu suất điện ổn định
Kết nối đáng tin cậy với khả năng chống rung mạnh
Dễ hàn và lắp đặt
Hiệu suất tuyệt vời trong môi trường khắc nghiệt
Thông số kỹ thuật sản phẩm
Các thông số kỹ thuật quan trọng
|
Thuộc tính điện |
Phạm vi nhiệt độ | -65～+125℃ | ||
|
Trở kháng đặc tính |
50Ω | Dải tần số | DC-18GHz | |
|
Điện áp chịu đựng điện môi |
1000V | VSWR | ≤1.05F(GHz)dB | |
|
Điện trở cách điện |
≥5000MΩ | Tổn hao chèn |
≤0.05√F(GHz)dB |
|
|
Điện trở tiếp xúc |
Dây dẫn trung tâm | ≤3.0mΩ | Thuộc tính cơ học | |
| Dây dẫn bên ngoài | ≤0.2mΩ | Độ bền | 500 lần | |
Vật liệu và Xử lý bề mặt
| Dây dẫn trung tâm | Đồng berili, mạ vàng | Môi trường cách điện | PTFE |
|
Dây dẫn bên ngoài
|
thép không gỉ , thụ động hóa |
Vòng đệm | Cao su silicon |

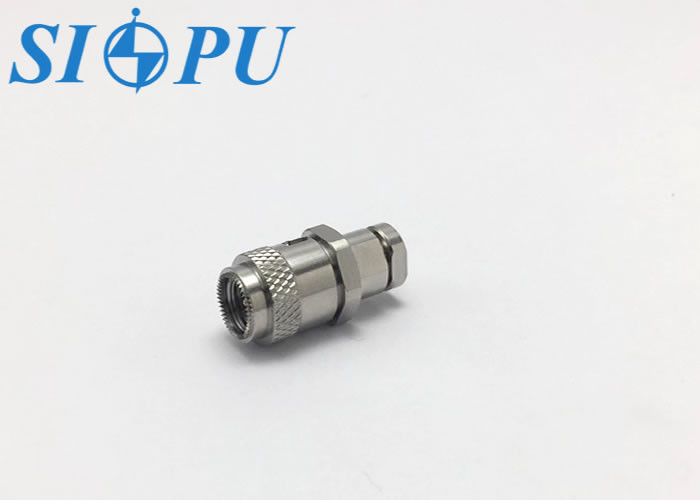

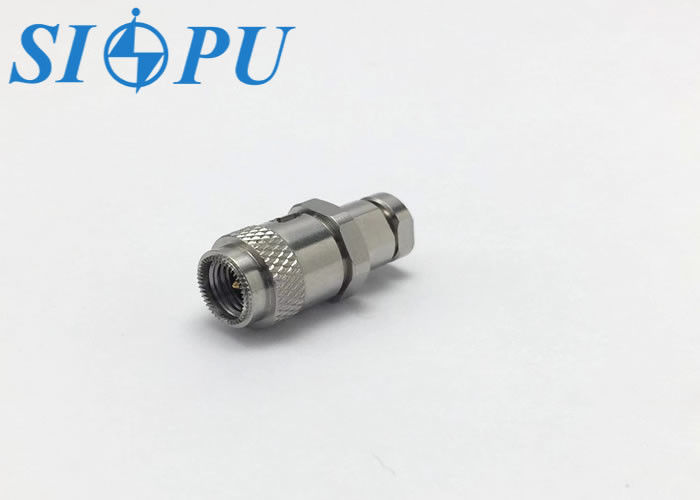

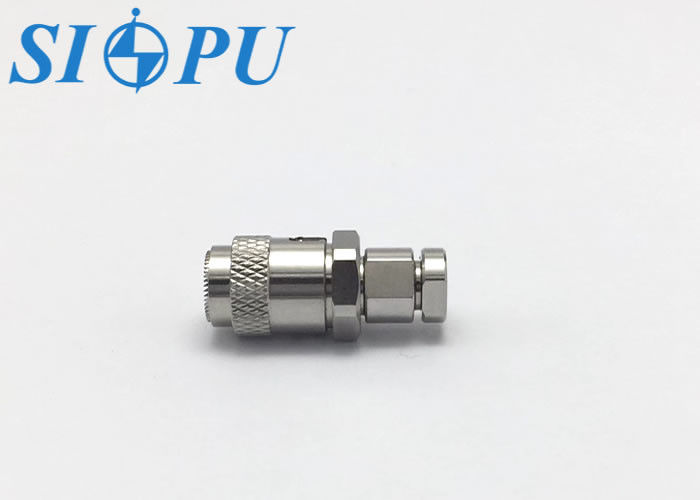

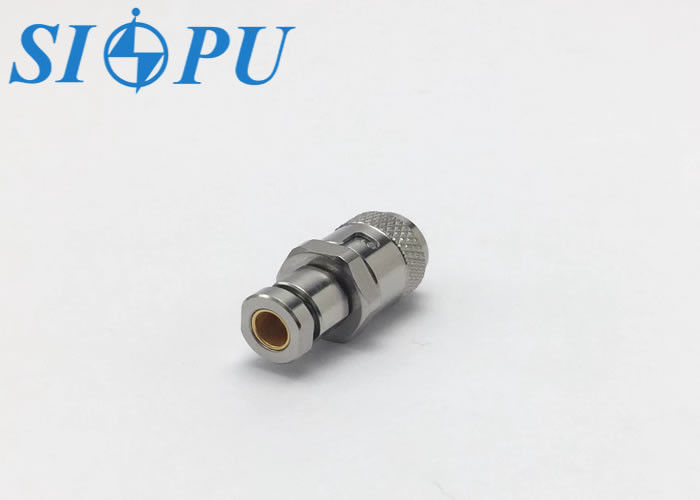

Thư viện hình ảnh sản phẩm
