Nguồn gốc:
Trung Quốc
Hàng hiệu:
SIPU
Chứng nhận:
ISO9001-2017, RoHS, CE
Số mô hình:
SMA-KF22-ZS
Băng hình
Tổng quan sản phẩm
Các đầu nối dòng SMA là các đầu nối RF nhỏ gọn được biết đến với hiệu suất điện tuyệt vời, phạm vi tần số rộng và yếu tố hình dạng nhỏ.Chúng được sử dụng rộng rãi để kết nối các đường dây vi mạch hoặc cáp đồng trục trong mạch RF, đặc biệt là trong thiết bị vi sóng và hệ thống truyền thông kỹ thuật số.
Phạm vi áp dụng:
Truyền thông không dây, viễn thông, thiết bị mạng và các ứng dụng tần số cao khác.
Đặc điểm chính:
Thiết kế thắt lưng nhỏ gọn cho các kết nối an toàn và ổn định
Tương thích với cáp đồng trục RF CXN3506
Cơ chế tự khóa (kết nối trục) ngăn chặn xoay tay vít sau khi ghép
băng thông tần số rộng với hiệu suất điện nhất quán
Thời gian sử dụng dài và kháng rung mạnh
Lý tưởng cho các ứng dụng trong môi trường có căng thẳng hoặc rung động cơ học
Thông số kỹ thuật sản phẩm
Các thông số kỹ thuật quan trọng
|
Tài sản điện
|
Phạm vi nhiệt độ |
-55 ̊+125°C | ||
|
Khả năng trở ngại đặc trưng
|
50Ω |
Phạm vi tần số |
DC-18GHz | |
|
Điện áp chịu điện áp
|
100V |
VSWR |
≤1,05+0,012F ((GHz) | |
|
Kháng cách nhiệt
|
≥ 5000MΩ |
Mất tích nhập |
≤0.05√F(GHz) dB | |
|
Kháng tiếp xúc |
Người dẫn trung tâm |
≤ 3,0mΩ |
Tính chất cơ học |
|
|
Máy dẫn bên ngoài |
≤ 2,0mΩ |
Độ bền |
500 lần | |
Vật liệu và xử lý bề mặt
|
Người dẫn trung tâm
|
Beryllium đồng, mạ vàng |
Phân chất cách nhiệt |
PTFE |
|
Máy dẫn bên ngoài
|
Đồng, mạ vàng |
Nhẫn niêm phong |
Cao su silicon |

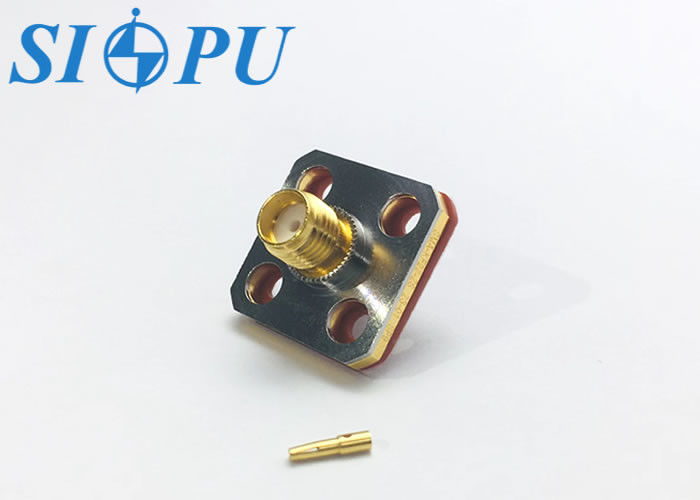

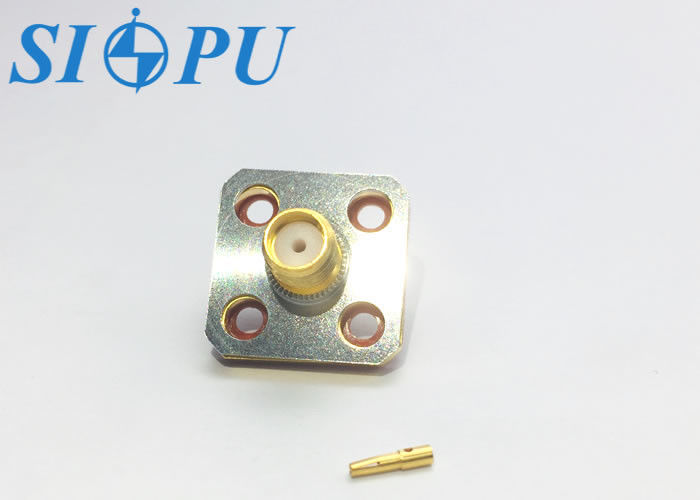

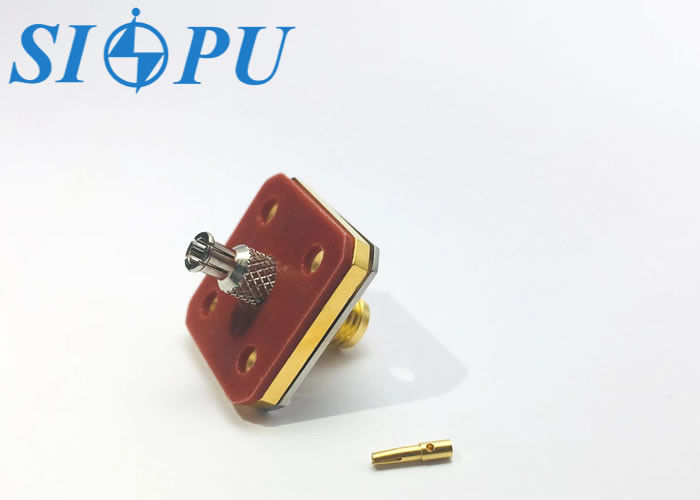

Thư viện hình ảnh sản phẩm
